串焊机应用计划
金属焊接与加工 串焊机应用计划
串焊机应用计划

一、系统简介和要求

    该装备一共接纳13个伺服电机驱动；； ；；；；；用CCD定位机械人角度和检测电池片优劣；； ；；；；；随意设置电池片间距、单串电池片数目、焊接温度等。。。。。。

    装备整体包括：

电池盒进料、出料盒；； ；；；；；

机械手电池片搬运；； ；；；；；

CCD 外观检测及定位系统；； ；；；；；

拉焊带、焊带搬运机构；； ；；；；；

焊接机构；； ；；；；；

下部电池片预热单位；； ；；；；；

皮带传输机构。。。。。。



二、系统计划

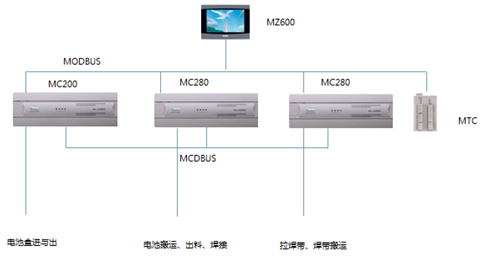

该计划用了两台MC280主机、1台MC200主机，， ，，，，主机之间通过MCBUS组网，， ，，，，HMI通过MODBUS网络毗连各PLC和温控器。。。。。。

计划说明：

        1、PLC通过外部IO控制机械人的定位和CCD，， ，，，，CCD和机械人通过以太网通讯；； ；；；；；

        2、焊接控温由MTC-04NT准确控温；； ；；；；；

        3、三个主机各自完成自力的功效，， ，，，，主机之间通过MCBUS交流数据和状态；； ；；；；；

        4、焊接时，， ，，，，下压移动轴、传送带、出料带要求三轴同步，， ，，，，MC280的电子齿轮功效知足此功效 。。。。。。









三、总结

MC280控制轴数多，， ，，，，IO 扩展不受模 ？？？ ？？？？槭康南拗疲ㄊ淙胧涑龌挚膳涞 256 点），， ，，，，知足客户多轴、多IO的需求。。。。。。
